Iluminación canchas de futbol
Brilla, juega
La iluminación de fútbol diseñada por expertos ilumina el campo de manera uniforme y minimiza las sombras y los reflejos. Mediante el uso de una óptica y una colocación adaptadas a los campos deportivos, la iluminación permite a los jugadores ver el balón con claridad y seguir el juego con precisión, lo que permite un rendimiento atlético máximo después del anochecer.
A finales del siglo XIX, los partidos de fútbol se celebraban durante el día, ya que se carecía de iluminación adecuada para iluminar los campos por la noche. Con el aumento de la popularidad del fútbol, creció la demanda de partidos nocturnos, lo que dio lugar a innovaciones en la iluminación. Las llamas abiertas dieron paso a las luces eléctricas. En la actualidad, la iluminación deportiva por LED es la corriente dominante.
La iluminación moderna del fútbol emplea luminarias LED de alta potencia que proporcionan una iluminación amplia y uniforme en todo el campo para una visibilidad óptima. El diseño de la iluminación tiene en cuenta el tamaño del campo, la ubicación de las luminarias, la altura de los postes y el cumplimiento de las normas sobre iluminancia, deslumbramiento y contaminación lumínica. Los factores que intervienen en la selección de las luminarias son el flujo luminoso, la distribución del haz, el tamaño y las pantallas. La instalación, el mantenimiento y los controles inteligentes son también consideraciones clave para una iluminación de calidad de los campos de fútbol.
Cumplir las normas y las expectativas
Una iluminación de calidad es crucial para el éxito de los acontecimientos deportivos. La norma europea EN12193 establece directrices y requisitos para garantizar unas condiciones óptimas de iluminación en los deportes. Una iluminación deportiva adecuada beneficia a los jugadores al fomentar la seguridad y maximizar la habilidad. También mejora la experiencia de los espectadores y las retransmisiones televisivas.
-
Optimización de la percepción de la información visual utilizada durante los acontecimientos deportivos.
-
Manteniendo el nivel de rendimiento visual
Proporcionar un confort visual aceptable -
Restringir la luz molesta
Consideraciones para la modernización del alumbrado y la nueva construcción
Retroiluminación
Calidad del alumbrado: Las nuevas instalaciones de iluminación deben igualar o superar la iluminancia existente, garantizando una experiencia visual mejorada para jugadores y espectadores. Además, el nuevo sistema de alumbrado deberá proporcionar una iluminación uniforme sin efectos luminosos excesivos o inadecuados.
Eficiencia energética: El nuevo sistema de iluminación debe ser altamente eficiente, reduciendo los costes energéticos y minimizando el impacto medioambiental.
Fiabilidad: El nuevo sistema de iluminación debe ser fiable, garantizando que no haya fallos ni interrupciones durante los partidos.
Costes de mantenimiento: El nuevo sistema de iluminación debe ser fácil de mantener, minimizando los gastos de mantenimiento.
Coste del proyecto: El peso del producto y el área efectiva proyectada (EPA) no deben exceder la capacidad máxima de carga de los postes de luz. Sustituya las luminarias sin sustituir los postes.
Nueva construcción
Requisitos de iluminación: Determine los niveles de iluminación necesarios en función del tamaño y la finalidad del campo.
Tipo de luminaria: Seleccione los tipos de luminarias adecuados en función de los requisitos de iluminación y las condiciones del campo. Tenga en cuenta las zonas circundantes, como distritos residenciales, santuarios de animales, etc., así como factores geográficos como regiones de alta salinidad o alta temperatura.
Colocación de las luminarias: Determine la posición de las luminarias para garantizar una distribución adecuada y uniforme de la luz en todo el campo.
Sistema de control: Elija un sistema de control adecuado para ajustar los niveles de iluminación según sea necesario.
Requisitos de iluminación para campos de fútbol de distintos tamaños
El tamaño de un campo de fútbol determina sus necesidades de iluminación. Los campos de diferentes tamaños necesitan distintos números y tipos de luminarias para conseguir el nivel de iluminación óptimo para los jugadores y los espectadores. Los campos más grandes suelen necesitar más aparatos de iluminación y de mayor potencia que los campos más pequeños para cubrir toda la superficie con suficiente luminosidad.
Campo de fútbol estándar
Las dimensiones de un campo estándar son 105 metros de longitud y 68 metros de anchura, con longitudes de las líneas laterales que oscilan entre 100 y 110 metros y longitudes de las líneas de meta que oscilan entre 64 y 75 metros. Para un campo de este tipo, el sistema de iluminación debe proporcionar una iluminancia media de aproximadamente 500-1000 lux, con una iluminancia mínima no inferior a 200 lux.
Campo de fútbol pequeño/mediano
Las dimensiones de un campo de tamaño pequeño o mediano pueden ajustarse según sea necesario, pero normalmente no superan los 50 metros de longitud y los 30 metros de anchura. Para un campo de este tipo, el sistema de iluminación debe proporcionar una iluminancia media de aproximadamente 200-500 lux, con una iluminancia mínima no inferior a 100 lux.
Campo de fútbol sala
Las dimensiones y la forma de un campo de fútbol sala pueden ajustarse en función de las necesidades, pero en general requieren niveles de iluminancia similares a los de un estadio estándar. Para un campo de este tipo, el sistema de iluminación debe proporcionar una iluminancia media de aproximadamente 500-1000 lux, con una iluminancia mínima no inferior a 200 lux.
Disposición de la luz
Tanto si se trata de un estadio profesional con gradas como de un campo de aficionados, la cantidad y la disposición de las luminarias deben determinarse en función del tamaño, la forma y los requisitos de iluminancia del campo. Al planificar la disposición de las luminarias, es importante evitar el deslumbramiento y las sombras para conseguir una iluminación uniforme. Además, debe evitarse la iluminación directa hacia los ojos de los espectadores para garantizar una experiencia visual óptima.
Estadio profesional
En los estadios profesionales con gradas, las luminarias suelen situarse alrededor del perímetro del campo o en la parte superior de las gradas. Para conseguir niveles de iluminación suficientes, se suelen utilizar postes de luz elevados o luminarias suspendidas para proyectar la luz sobre el campo. El número y la disposición de los postes de luz y las luminarias deben determinarse en función del tamaño y la forma del campo para lograr una iluminación uniforme.
Campos de aficionados
En los campos de aficionados, las luminarias suelen estar situadas en postes bajos alrededor del campo, o bien se colocan postes altos en ambos extremos del campo.
Disposición y altura de los postes
Para garantizar una iluminación uniforme, es crucial considerar cuidadosamente la disposición y la altura de los postes de luz, sobre todo en eventos deportivos profesionales.
Cuatro postes
Para una disposición de cuatro postes de luz, habrá un poste en cada esquina, normalmente con una altura de 15 a 20 metros. Esta disposición puede proporcionar una iluminación relativamente uniforme, pero puede crear algunas sombras y puntos de luz. A la hora de seleccionar las luminarias, conviene elegir las que tengan un ángulo de haz mayor para garantizar una iluminación suficiente y uniforme.
Seis postes
Para una disposición de seis postes de alumbrado, habrá un poste en cada esquina y en la posición central, con una altura que suele oscilar entre 15 y 25 metros. Esta disposición puede proporcionar una iluminación más uniforme, pero requiere más postes y luminarias. A la hora de elegir las luminarias, hay que optar por las que tengan un ángulo de haz menor para garantizar una iluminación más precisa con menos manchas y sombras.
La altura de los postes influye en la elección de las luminarias
La altura de los postes también influye en la elección de las luminarias. Los postes más altos suelen requerir luminarias de mayor potencia para lograr niveles de iluminación suficientes. Los postes más bajos pueden combinarse con luminarias de menor potencia para reducir el consumo de energía y los costes. Además, la altura de los postes también influye en la posición de instalación y el ángulo de la luminaria, que deben ajustarse en función de las circunstancias específicas para conseguir el mejor efecto de iluminación.
Normas de iluminación de los estadios de fútbol
El Comité Europeo de Normalización ha establecido una norma para aplicaciones de iluminación deportiva: la Norma Europea EN 12193. Su objetivo es permitir una iluminación deportiva de buena calidad mediante recomendaciones y requisitos.
Clase I:
Competición de alto nivel
Pueden incluirse en esta clase los partidos nacionales e internacionales, en los que suele haber una gran afluencia de espectadores y que pueden ser vistos desde largas distancias. También pueden incluirse los entrenamientos de alto nivel.
Clase II:
Competición de nivel medio
Los partidos de clubes regionales o locales, en los que suele haber un aforo medio de espectadores con distancias de visión medias, pueden incluirse en esta clase. También pueden incluirse los entrenamientos de alto nivel.
Clase III:
Competición de bajo nivel
Los partidos locales o pequeños, en los que no suele haber espectadores, pueden incluirse en esta categoría. El entrenamiento general y las actividades recreativas también se incluyen en esta categoría.
Factores clave para una buena iluminación del fútbol
Para conseguir una iluminación óptima en los campos de fútbol, hay que tener en cuenta factores como la uniformidad, la temperatura del color y la reproducción cromática, los niveles adecuados de iluminancia, el control del deslumbramiento, la eficiencia energética, la reflexión y la difusión. En los campos de fútbol pueden conseguirse excelentes efectos de iluminación, que proporcionan una gran experiencia lumínica a jugadores y espectadores.
Uniformidad
La iluminación de los campos de fútbol debe proporcionar una distribución uniforme de la luz, evitando sombras, iluminación desigual o manchas. Esto puede lograrse mediante una colocación adecuada de las luminarias y un diseño de la iluminación que garantice que toda la zona esté debidamente iluminada.
Color de Temperatura
Elegir el color de la temperatura adecuada puede crear un mejor ambiente para los partidos. Normalmente, los campos de fútbol se inclinan por temperaturas de color más altas, como 5000K-6500K, para conseguir efectos de iluminación claros y vibrantes.
Niveles de luz ajustables y eficiencia energética
Los modernos sistemas de iluminación de los estadios deportivos suelen tener capacidad de regulación de la luminosidad para adaptarse a las distintas necesidades de los partidos o los entrenamientos. Teniendo en cuenta el consumo de energía y la protección del medio ambiente, se recomienda el uso de luminarias LED eficientes y de bajo consumo.
Reflexión y difusión
Los buenos efectos de iluminación también tienen en cuenta las propiedades reflectantes de las superficies interiores del estadio. La elección de materiales y colores adecuados, así como la aplicación de técnicas de difusión apropiadas, pueden mejorar el aprovechamiento de la luz, reducir su pérdida y minimizar las fugas.
Control de la contaminación lumínica
El índice de luz ascendente (ULR) en general, el índice de deslumbramiento (GR) para los jugadores y la intensidad luminosa (LI), la luz molesta para los vecinos, son consideraciones cada vez más importantes para los diseños de iluminación deportiva en los países desarrollados. Los parámetros anteriores no son los mismos pero están interrelacionados, por lo que las mejoras en el diseño que consigan un ULR bajo normalmente conseguirán un buen GR y LI, por lo que podemos concentrarnos en minimizar el ULR de forma prioritaria.
Iluminancia
La iluminación de los campos de fútbol debe proporcionar una iluminancia suficiente para garantizar que los espectadores, atletas y árbitros puedan ver el juego con claridad. La iluminancia puede variar en función de los distintos niveles de competición, por lo que deberán realizarse ajustes en función de las circunstancias específicas.
Renderizado en color
La reproducción cromática (también llamada Ra) describe la capacidad de una fuente de luz para revelar y reproducir fielmente los colores naturales. En general, los organismos de radiodifusión desean crear imágenes de colores vivos, procedentes de fuentes de luz con una "buena" reproducción cromática (≥ Ra 80).
Transmisión en Televisión
Si el campo de fútbol acoge con frecuencia partidos televisados, habrá que prestar atención a evitar el parpadeo de las luces para garantizar una filmación fluida por parte de las cámaras de televisión.
Selección de iluminación
A la hora de elegir la iluminación de un estadio de fútbol, hay que tener en cuenta varios factores para garantizar una visibilidad y un rendimiento óptimos. El cálculo de la iluminación es el paso principal y crucial en la iluminación deportiva exterior.
Potencia y flujo luminoso
La mayoría de las luces HID existentes en los estadios de fútbol europeos son luces Philips MVP507 2000W HID. Por lo general, las luces LED de 1000-1200W pueden sustituir directamente a las luces HID Philips MVP507 de 2000W en una relación de uno a uno. La potencia de las luces LED se puede ajustar de acuerdo a los requisitos específicos del proyecto, incluyendo el número de luces y el nivel de iluminación deseado. A veces, la selección de la iluminación de fútbol basada en el flujo luminoso efectivo puede ser más precisa.
Distribuciones de iluminación
¿Cómo elegir una distribución de la luz adecuada?
En general, la distribución de la iluminación puede dividirse en simétrica y asimétrica. Cuanto menor sea el ángulo del haz, menor será el área de cobertura, pero mayor será la intensidad luminosa y mayor la distancia de iluminación. Por el contrario, cuanto mayor sea el ángulo del haz, mayor será el área de cobertura, pero menor será la intensidad luminosa y menor la distancia de iluminación. La distribución de la iluminación tiene un impacto significativo en la iluminancia y la uniformidad. Para los grandes estadios de fútbol que acogen partidos internacionales y profesionales, es necesario elegir ángulos de haz estrechos o muy estrechos, combinados con un número adecuado de ángulos de haz anchos. Sin embargo, para instalaciones deportivas recreativas o de aficionados, bastan ángulos de haz anchos o asimétricos.
Ángulo de elevación
Al realizar los cálculos de iluminación, es necesario ajustar el ángulo de elevación de la luminaria. Cuanto mayor sea el ángulo de elevación, mayor será la superficie luminosa visible, lo que se traducirá en más deslumbramiento, luz dispersa y luz hacia arriba fuera del emplazamiento, y un mayor impacto en el entorno circundante.
Si se utiliza la misma luminaria para iluminar la misma zona, el ángulo de elevación será mayor si se instala la luminaria en un poste más bajo. En AGC, hemos desarrollado distribuciones luminosas asimétricas con un ángulo γ mayor, que pueden conseguir un buen rendimiento lumínico con menos contaminación, incluso cuando la luminaria se instala en un poste relativamente bajo.
Tamaño y peso de las luminarias
El tamaño y el peso de las luminarias están relacionados con los requisitos EPA (Área Efectiva Proyectada) de los báculos de alumbrado.
En general, los proyectos de ingeniería evalúan el tamaño y el peso de las luminarias, lo que está relacionado con la selección de las columnas de alumbrado. Las luminarias de dimensiones más reducidas y peso más ligero tienen ventajas, ya que pueden reducir en consecuencia el coste de la columna.
La EPA se refiere a la superficie total de las luminarias que puede soportar un poste a una velocidad del viento determinada. En el alumbrado deportivo, el EPA es un método para medir la resistencia del poste de alumbrado. Es bien sabido que el viento puede afectar a casi todo. Por lo tanto, los ingenieros o los fabricantes de iluminación LED utilizan el EPA para determinar la fuerza que el viento ejercerá sobre la estructura. Este valor, combinado con el peso neto de la luminaria, se utiliza para determinar los requisitos de instalación y ayudar a seleccionar el poste de iluminación correcto, la altura de instalación, el método de instalación, etc. Las velocidades de viento más elevadas requieren una EPA relativamente más baja. Por lo tanto, en zonas con vientos fuertes, se necesitan luminarias de menor tamaño. El EPA mide el aspecto tridimensional de las luminarias en un área bidimensional .
Visor
Aunque las luminarias LED tienen una mejor direccionalidad y un mejor control de la contaminación lumínica en comparación con las luminarias HID tradicionales, inevitablemente habrá cierta intrusión de luz en las zonas residenciales circundantes o distantes, así como luz dispersa que llega al cielo. Las luces deportivas de AGC pueden equiparse con una visera para controlar la retrodispersión o la luz hacia arriba, minimizando la contaminación lumínica.
Instalación
Guía de instalación de la simulación de iluminación
Después de que los clientes adquieran las luminarias deportivas de AGC, con el fin de proporcionar a los clientes información más precisa sobre el ángulo horizontal, el ángulo de elevación y los puntos de iluminación correspondientes de cada luminaria durante la instalación real, el departamento óptico de AGC resumirá toda la información que debe consultarse durante la instalación de la luminaria basándose en el informe de simulación de iluminación. Este documento guía se proporciona como ayuda para la instalación in situ.
Brújula
La brújula situada en la esquina superior izquierda indica la orientación, lo que ayuda a los clientes a identificar las posiciones de cada poste de alumbrado y lograr un posicionamiento preciso durante la instalación real.
Expositor de columnas y luminarias
Como se muestra en la esquina inferior izquierda, cada poste de alumbrado y cada luminaria están identificados con los códigos correspondientes, que indican la longitud del poste de alumbrado, y se utilizan distintos colores para diferenciar las luminarias.
Tabla de puntos de iluminaciónComo se muestra en la esquina inferior derecha, en la tabla se detallan las coordenadas (X, Y) de cada punto de iluminación correspondiente al número de serie de cada luminaria.
Identificación del número y color de las luminarias
Como se muestra en la esquina superior derecha, el modelo, la potencia, el CCT, el CRI, la distribución del haz y la cantidad de luminarias se muestran uno a uno y se identifican con diferentes colores para una mejor diferenciación.
Escala de coordenadas del lugar
El sistema de coordenadas se establece con la esquina inferior izquierda del emplazamiento como origen (0, 0). Basándose en la tabla de puntos de iluminación y en la escala de coordenadas, cada luminaria de cada poste de alumbrado puede localizarse en el emplazamiento. Los puntos extremos de las líneas de proyección de las luminarias indican sus respectivos ángulos horizontales, ángulos de elevación o ángulos de depresión y alturas de las luminarias.
Ajuste de la fijación
Sin dispositivo de puntería, la luminaria puede ajustarse en función del (ángulo horizontal, ángulo de elevación/ángulo de depresión, altura de la luminaria). El ángulo de elevación y el ángulo de depresión de la fijación se ajustan utilizando el dial de escala del soporte, mientras que el ángulo horizontal de la fijación se ajusta girando el soporte.
Cuando se configura un dispositivo de puntería, antes de la instalación real, es necesario trazar líneas de referencia basadas en la escala de coordenadas del emplazamiento y colocar conos retrorreflectantes o marcadores en cada punto de iluminación. Esto facilita una orientación más eficaz de los puntos de iluminación durante el ajuste preciso en el poste de alumbrado utilizando el dispositivo de puntería.
Dispositivo de puntería
Los dispositivos de puntería desempeñan un papel crucial en la instalación del alumbrado deportivo, ya que se utilizan principalmente para garantizar la precisión de la instalación de las luminarias y la dirección de la iluminación. Los dispositivos de orientación pueden garantizar la colocación y orientación precisas de las luminarias, con lo que se consiguen efectos luminosos óptimos. Al utilizar dispositivos de orientación, se puede minimizar la dispersión de la luz y la contaminación lumínica.
Instalación del dispositivo de puntería
El dispositivo de puntería se instala normalmente en la parte superior o lateral del radiador, y el ángulo de instalación específico al que debe ajustarse la mira se determina en función de los ángulos indicados en el manual del producto.
Información importante sobre el dispositivo de puntería
Durante la instalación del dispositivo de puntería, es fundamental asegurarse de que el ángulo de puntería del dispositivo de puntería coincide con la distribución de iluminación correspondiente de la luminaria. Si consulta la tabla correspondiente entre la distribución de la iluminación de la luminaria y el ángulo de apuntamiento del dispositivo de puntería (por ejemplo, FL28 LED Flood Light, consulte la tabla), podrá determinar el ángulo de apuntamiento adecuado del dispositivo de puntería.
Una vez ajustado el dispositivo de puntería al ángulo de puntería e instalado, absténgase de tocarlo o reajustarlo para mantener la alineación precisa y la exactitud del dispositivo de puntería.
Cables para iluminación deportiva
Hay varios factores que deben tenerse en cuenta a la hora de seleccionar el material del cable y el calibre de los hilos del alumbrado deportivo para garantizar la seguridad, fiabilidad y estabilidad del sistema eléctrico. He aquí algunos factores comunes:
Potencia de la luminaria
Las distintas potencias de los aparatos de iluminación deportiva requieren distintas cargas de corriente. Por lo tanto, es necesario seleccionar un calibre de cable y un material de cable adecuados.
Protección del medio ambiente
Los estadios deportivos suelen requerir medidas de protección para las luminarias. Del mismo modo, la selección de cables debe ajustarse a la protección correspondiente para garantizar la seguridad eléctrica y la fiabilidad.
Normas nacionales y regionales
La selección del cable puede variar en función de las distintas normas y reglamentos nacionales y regionales. Es esencial tener en cuenta y cumplir las normas y reglamentos locales.
Longitud del circuito
A mayor longitud del circuito, mayor resistencia del cable. Para garantizar una transmisión de corriente estable, es esencial elegir cables de grosor adecuado para reducir la resistencia del circuito.
Material del cable
Los materiales de los cables son el cobre, el aluminio y otros. Los cables de cobre tienen alta conductividad y baja resistencia, pero son relativamente caros. Los cables de aluminio son rentables pero tienen menor conductividad. Hay que elegir el material adecuado, siendo el cobre el más utilizado hoy en día.
Resistencia a la intemperie
Las instalaciones de alumbrado deportivo exterior requieren materiales de cable con buena resistencia a la intemperie para evitar el envejecimiento, el agrietamiento, la oxidación y la corrosión.
Profundidad de enterramientoSi es necesario enterrar el cableado, deben elegirse materiales con una excelente resistencia a la presión y a la corrosión.
Materiales de revestimiento de cables
El cable suele estar compuesto de cobre + capa aislante + cubierta exterior. Existen varios tipos de materiales de revestimiento exterior para los cables de iluminación deportiva, cada uno con sus propias ventajas e inconvenientes.
AGC suele utilizar caucho de PVC (cloruro de polivinilo), que tiene una buena resistencia a la presión. Si existen requisitos de protección del medio ambiente, se puede optar por el NHFR (material no halógeno ignífugo respetuoso con el medio ambiente). Se trata de un material para cables respetuoso con el medio ambiente que tiene características como baja emisión de humos, no halógeno y retardante de llama. Reduce la contaminación del cuerpo humano y del medio ambiente, pero es relativamente caro. Si se requiere un alto rendimiento medioambiental, puede elegirse el material NHFR. Si el coste es una consideración más importante, puede elegirse el material PVC.
Calibre del cable
Para seleccionar el calibre de cable adecuado, es necesario realizar cálculos basados en la situación específica. El área de la sección transversal del cable puede calcularse mediante la fórmula:
Área de sección transversal del cable (mm²) = (Potencia de la luminaria (W) ÷ Tensión (V)) ÷ Densidad de corriente de línea (A/mm²)
En general, las instalaciones de alumbrado deportivo requieren calibres de cable más gruesos para satisfacer las elevadas demandas de potencia de las luminarias y el requisito de transmisión a larga distancia. También deben tenerse en cuenta factores como la resistencia de la línea, la pérdida de calor y la caída de tensión. La caída de tensión no debe superar el 2% según la norma AGC, ya que puede provocar un aumento de la carga de potencia.
El calibre específico del cable debe calcularse y determinarse en función de las circunstancias reales. Además, los distintos países y regiones pueden tener normas y reglamentos diferentes sobre el calibre de los cables. Es importante tener en cuenta y cumplir las normas y reglamentos locales a la hora de hacer la selección.
Entrada de alta tensiónEl esquema de entrada de alto voltaje para sistemas de iluminación LED se refiere al proceso de aumentar el voltaje de entrada de la fuente de alimentación de CA a un nivel de voltaje más alto. A continuación, esta tensión elevada se reduce a un rango adecuado mediante un controlador de potencia antes de ser suministrada a las luminarias LED. Actualmente, las luminarias deportivas de AGC pueden configurarse con un esquema de entrada de alta tensión para satisfacer los requisitos del proyecto.
Mayor eficacia
La entrada de CA de alta tensión permite que cada cable transporte un mayor número de luminarias, con lo que se ahorran costes de construcción del proyecto y se mejora la eficiencia de la instalación. Además, la conversión de potencia de alto voltaje consigue una mayor eficiencia, lo que se traduce en una mayor eficacia luminosa de las luminarias.
Fiabilidad mejorada
El esquema de entrada de alta tensión minimiza el flujo de corriente, reduciendo así las pérdidas en la línea y las fluctuaciones de tensión. Esto, a su vez, mejora la estabilidad y fiabilidad del sistema.
Sistema simplificado
El uso de un esquema de entrada de alta tensión reduce el flujo de corriente, con lo que se reducen las pérdidas de línea, la resistencia de línea y la disipación de calor. Simultáneamente, simplifica el diseño de los controladores de potencia, reduciendo los costes y la complejidad del sistema.
ejora de la seguridad
El esquema de entrada de alta tensión reduce el flujo de corriente, la resistencia de línea y la disipación de calor, reduciendo así los riesgos de fallos de línea e incendios. Esto aumenta la seguridad general del sistema.
Mantenimiento

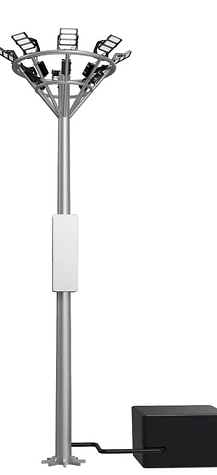

Instalación separada de la caja de controladores, fácil de mantenerDado que la caja de controladores suele ser el principal punto de fallo de los productos de iluminación LED, recomendamos utilizar la instalación separada de la caja de controladores durante la instalación para facilitar el mantenimiento futuro. La instalación separada de la caja de controladores consiste en instalar el controlador del sistema de iluminación LED separado de la propia luminaria LED, con la fuente de alimentación y la luminaria instaladas por separado y conectadas mediante cableado.
Instalación remota
En términos generales, la instalación de controladores separados puede dividirse en dos métodos:
Instalación remota: Instale la caja de controladores lejos de la luminaria LED y conecte la fuente de alimentación y la luminaria mediante cables. Este método puede reducir el volumen y el peso de la luminaria para facilitar la instalación y el mantenimiento.
Instalación centralizada: Instale los controladores de varias luminarias juntos en un mismo lugar y conecte las fuentes de alimentación a las luminarias mediante cables. Este método puede reducir los costes del sistema y las dificultades de instalación y mantenimiento.
Ventajas de la instalación de cajas de controladores separadas
Reduce la dificultad de instalación: La caja de controladores separada puede reducir el volumen y el peso de la luminaria LED para facilitar la instalación y el mantenimiento futuro.
Mejora la seguridad: La caja del driver separada mantiene la fuente de alimentación alejada de la luminaria, lo que reduce los riesgos de descarga eléctrica e incendio y mejora la seguridad del sistema.
Reduce costes: La caja de controladores separada puede reducir los costes del sistema y las dificultades de instalación y mantenimiento.
Precauciones para la instalación de cajas de conducción separadas
Seleccione los cables adecuados: La instalación separada requiere cables para conectar la fuente de alimentación y la luminaria, por lo que deben seleccionarse cables adecuados. Por lo general, los cables deben tener suficiente capacidad de tensión, corriente y temperatura para garantizar un funcionamiento seguro y estable.
Diseñar una estructura de cableado razonable: La instalación de cajas de controladores separadas requiere tener en cuenta la estructura y la disposición del cableado para reducir la caída de tensión y la pérdida de línea y garantizar una transmisión de potencia estable y eficiente, especialmente para la transmisión a larga distancia, donde se deben seleccionar los calibres de cable y los tipos de cable adecuados para mantener las pérdidas de tensión y potencia dentro de un rango razonable.
Tenga en cuenta las medidas de impermeabilidad y protección contra el polvo: La instalación separada requiere medidas impermeables y a prueba de polvo para garantizar un funcionamiento estable y seguro. Las conexiones entre la fuente de alimentación y la luminaria necesitan dispositivos estancos al agua y al polvo.Disposición razonable de la fuente de alimentación: La instalación de controladores separados requiere separar la fuente de alimentación y la luminaria, por lo que la ubicación de la fuente de alimentación debe estar razonablemente dispuesta para facilitar el mantenimiento y las emergencias.
Control inteligente
DMX (Digital Multiplex) y DALI (Digital Addressable Lighting Interface) son dos métodos de control de la atenuación habituales en la iluminación de estadios. Ambos utilizan el control automatizado para ahorrar energía atenuando las luces cuando no se necesitan a pleno brillo. Veamos en qué consisten estos dos métodos de regulación.
DMX
Digital Multiplex (DMX) es un sistema de control de iluminación centralizado, lo que significa que todas las luminarias están controladas por un panel de control central, con capacidad para controlar hasta 512 luminarias. Los sistemas DMX utilizan conectores múltiples con protocolos de comunicación RS485 o RS422 para garantizar que se puedan instalar y conectar más luces y aparatos en cada nodo.
DMX se utiliza habitualmente con luminarias RGB/RGBW, permitiendo cambios de color instantáneos a través del sistema DMX. Es uno de los principales sistemas de alta calidad utilizados en muchas aplicaciones, especialmente en la industria del deporte.
DALI
Digital Addressable Lighting Interface (DALI) es un protocolo abierto bidireccional que utiliza varios paneles de control conectados a varias luminarias.
A diferencia del panel de control DMX centralizado, DALI es un sistema descentralizado. Cada panel de control se ajusta individualmente para que las luces sean más brillantes o más tenues.
Los sistemas de control DALI pueden controlar hasta 64 luces con unos 254 ajustes de luminosidad. Además de la regulación y el encendido/apagado, pueden utilizarse modos predefinidos para cambiar los patrones de iluminación en momentos concretos del día.
Similitudes entre DMX y DALI
Distancia de cobertura: Una similitud entre los dos sistemas de control es la distancia máxima que pueden cubrir. Ambos sistemas pueden cubrir hasta 300 metros desde el controlador central.
Paneles de control: Ambos sistemas utilizan paneles de control para enviar órdenes a las luminarias para aumentar o disminuir la luminosidad. Las velocidades de funcionamiento pueden variar en función del cableado, pero ambos dependen en gran medida de los paneles de control.
Aplicaciones: Los controles de iluminación DMX y DALI pueden utilizarse para aplicaciones similares, como estadios deportivos, autopistas, aeropuertos, puentes, etc.
DMX vs DALI, ¿cómo elegir?
Los distintos estadios requieren diferentes opciones de iluminación. El objetivo final es garantizar una buena experiencia tanto a los atletas como a los espectadores, con una iluminación que no les distraiga en modo alguno.Para fines generales de iluminación y ahorro energético, DALI es más comúnmente utilizado. Además de las funciones de regulación y encendido/apagado, los sistemas DALI también pueden utilizar modos preestablecidos para cambiar los patrones de iluminación en momentos específicos del día. DALI puede ser preferible para estadios/courts más pequeños con postes, donde es más fácil controlar las luces individualmente.El control de iluminación DMX es el mejor para mejorar la experiencia del espectador. Con sus rápidas velocidades de conmutación, impresionantes efectos y cambios de color instantáneos, DMX también se puede sincronizar con música para mayor entretenimiento.
Both lighting controls are great options for sports venues. Some stadiums integrate both control systems in different areas of the venue based on lighting needs - typically DALI for exterior control and DMX for interior arena control.
AGC Football Lighting, ilumina el momento
El fútbol es una de las actividades deportivas y de entretenimiento más populares del mundo, especialmente en Europa, Sudamérica y Latinoamérica. Para muchos, ver las retransmisiones en directo de los partidos se ha convertido en un importante pasatiempo nocturno, no sólo en un deporte. Los efectos de iluminación en el fútbol son cruciales para la experiencia directa tanto de los futbolistas como de los espectadores. En la actualidad, la tasa de sustitución de las luces deportivas LED no es alta, y existe un potencial considerable en el mercado de la iluminación deportiva. Muchos factores diferentes desempeñan un papel decisivo en el éxito de la iluminación de los estadios de fútbol.
AGC ya cuenta con cierta experiencia en iluminación de estadios de fútbol, habiendo proporcionado soluciones de iluminación para estadios de la UEFA, y seguirá invirtiendo fuertemente en I+D en el campo de la iluminación deportiva, desarrollando más productos profesionales de iluminación deportiva para convertirse en su socio profesional preferido a la hora de seleccionar e instalar sistemas de iluminación.
